熔體流動速率儀是用來測定熱塑性高聚物在粘流狀態時流動性能的儀器，用來測定熱塑性樹脂的熔體質量流動速率，適用于它適用于氟塑料、尼龍等工程塑料，也適用于聚乙烯PE、聚丙烯PP、聚甲醛POM、聚苯乙烯PSABS 樹脂、聚碳酸酯等熔融溫度較低的塑料測定。測定熔體質量流動速率采用自動取樣，天平稱量的方式 然后根據公式計算出體積流動速率。測定的zui終結果顯示在儀器的液晶屏上，并由微形打印機輸出。該儀器測量數據準確，操作簡單，直觀明了，性能穩定可。

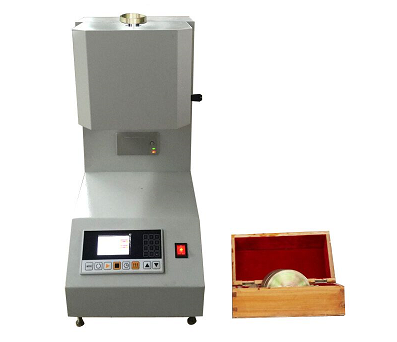

熔體流動速率儀

　　一、熔體流動速率儀結構原理

　　熔體流動速率儀是一種擠出式塑度儀。它是在規定溫度條件下，用高溫加熱爐使被測物達到熔融狀態。這種熔融狀態的被測物，在規定的砝碼的負荷重力下通過一定直徑的小孔進行擠出試驗。在工業企業的塑料生產及科研單位的研究中，經常用“熔體(質量)流動速率”來表示高分子材料在熔融狀態下的流動性、粘度等物理性能。熔體流動速率就是指擠出物各段試樣的平均重量折算為10分鐘的擠出量。本儀器由加熱爐和控溫系統所組成并安裝在機身與底座上。溫控部分采用單片機調功率控溫方式，它的抗干擾能力強，控溫精度高，控制穩定，爐內加熱絲按一定規律纏繞在加熱棒上，使溫度梯度為zui小，以滿足標準要求。

　　二、熔體流動速率儀操作步驟如下：

　?、?、從入料口把口模放進去，并用裝料桿將其壓到與口模擋板接觸為止；

　?、?、將活塞桿（組合件）從料筒的上端口放入料筒中；

　?、?、打開控制面板上的電源開關，電源指示燈亮后，在試驗參數設定頁設定恒定溫度點、取樣時間間隔、取樣次數和加載負荷。在進入試驗主頁后，按“啟動”鍵，儀器開始升溫，當溫度穩定到設定值后，恒溫至少15分鐘。

　?、堋⒑銣?5分鐘后，帶上準備好的手套（防止燙傷）取出活塞桿，將事先準備好的試樣用裝料斗和裝料桿逐次裝入并壓實在料筒中，全過程要在1分鐘內完成。然后將活塞重新放入料筒中，4分鐘后，即可把標準規定的試驗負荷加到活塞上。

　　⑤、刮料，分三種刮料方式：

　　A、自動刮料  將取樣盤放在出料口下方，當活塞桿下降到其上的下環行標記與導套的上表面相平時，按“RUN”鍵，刮料按所設定次數及取樣時間間隔自動刮料；

　　B、手動刮料  將取樣盤放在出料口下方，將取樣方式設定為手動刮料，當活塞桿下降到其上的下環形標記與導套的上表面相平時，按“SPIN”鍵，旋轉手動旋鈕刮料；

　　C、自動刮料時取消手動旋鈕；

　　⑥、結果計算：選取3-5個無氣泡樣條放置于天平上，分別稱其質量（天平，準確至0.01g），取其平均值，在試驗主頁輸入平均值按換行鍵，儀器自動計算出熔體流動速率值并在界面主頁顯示出來。選擇到打印結果，打印試驗報告后完成測試。
